Rozstaw śrub (PCD) jako parametr felgi i zapis w formacie 5×112
PCD to średnica okręgu przechodzącego przez środki otworów montażowych felgi. W praktyce ten parametr bywa nazywany po prostu rozstawem śrub, choć śruby same w sobie niczego nie wyznaczają bez geometrii otworów w feldze i na piaście.
Zapis 5×112 oznacza dwie rzeczy: pierwsza liczba mówi o liczbie otworów, druga o średnicy okręgu PCD podanej w milimetrach. Czyli pięć otworów rozmieszczonych na okręgu o średnicy 112 mm. Prosto.
W felgach 5-otworowych często spotyka się wartości 5×100, 5×108, 5×110, 5×112, 5×114,3 i 5×120. Różnice między nimi są niewielkie na oko, a w montażu robią różnicę od razu.
Znaczenie poprawnego PCD dla dopasowania do piasty i bezpieczeństwa
PCD felgi musi odpowiadać PCD piasty, bo otwory mają trafić w szpilki albo w oś śrub. Tolerancje w praktyce są małe: jeśli rozstaw się nie zgadza, felga nie siądzie naturalnie na mocowaniu i zaczyna się walka z ustawieniem otworów.
Skutek niedopasowania bywa szybki do zauważenia. Pojawia się problem z wprowadzeniem śrub, śruby łapią pod kątem, dokręcanie idzie nierówno, a po montażu potrafi wyjść bicie i drgania. W serwisach często widać też ślady na gniazdach, gdy ktoś dociągał „na siłę” i felga pracowała na stożkach albo kulach zamiast leżeć równo.
Istnieją rozwiązania awaryjne w rodzaju śrub pływających, które pozwalają skompensować niewielkie różnice, ale to nie jest neutralna zamiana „bez konsekwencji”. Wchodzi temat zakresu pracy takiej śruby, geometrii gniazda i tego, czy felga finalnie centruje się tak, jak powinna.
W pomiarach stalówek i alufelg wychodzą też różnice czysto praktyczne. W stalowych felgach dostęp do krawędzi otworów jest często lepszy, w aluminiowych kształt gniazda, ranty i fazowania potrafią utrudnić złapanie punktu odniesienia. To widać od razu na suwmiarce.
Kontekst pomiaru w felgach 5-otworowych na tle układów parzystych
W układzie 5 otworów nie ma pary otworów leżących idealnie naprzeciwko siebie. Dlatego nie da się po prostu zmierzyć średnicy „od środka do środka” po linii prostej, tak jak w feldze 4- lub 6-otworowej.
Przy 4 i 6 otworach logika jest wygodna: przeciwległe otwory wyznaczają średnicę okręgu PCD bez obliczeń. W pięciu otworach zostaje pomiar pośredni i przeliczenie. I tu zaczynają się pomyłki.
Najczęstsza wpadka to mierzenie odległości „między śrubami”, czyli po cięciwie między sąsiednimi otworami, a potem uznanie tego za PCD. To dwa różne wymiary. Na oko mogą wyglądać sensownie, ale nie opisują tego samego okręgu.
Narzędzia i warunki wpływające na dokładność pomiaru

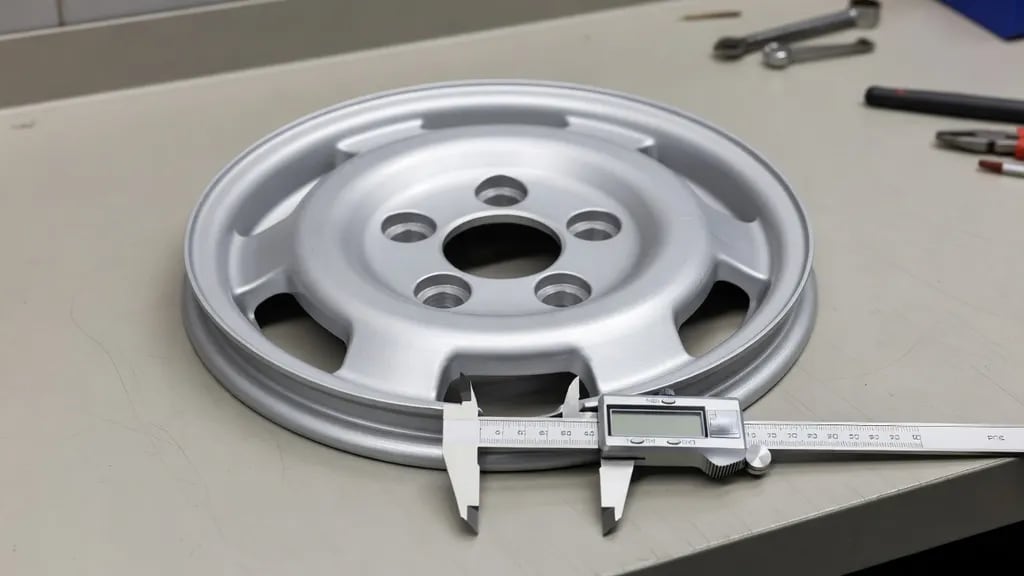

Najpewniejsza jest suwmiarka, bo pozwala złapać krawędzie i kontrolować odczyt z dokładnością do dziesiątych części milimetra. Taśma lub miarka też coś pokażą, ale przy małych różnicach między standardami 5×110, 5×112 i 5×114,3 potrafią wprowadzić błąd, który później wygląda jak „prawie pasuje”.
Felga powinna leżeć stabilnie, a miejsca pomiaru muszą być oczyszczone. Brud w otworach, farba na krawędziach, korozja na stalówce albo zadzior po uderzeniu robią swoje. W praktyce często wystarczy przejechać krawędzie szmatką i już wynik przestaje pływać.
Kluczowe jest też to, czy mierzy się do środka otworu, czy do krawędzi. Środka nie da się „złapać” szczękami bezpośrednio, więc wiele osób przechodzi na metodę krawędziową. Ma sens, ale tylko wtedy, gdy świadomie uwzględnia się średnicę otworu i wybiera te same punkty na obu końcach pomiaru.
Przymiar PCD upraszcza temat, bo omija zgadywanie środka i przeliczanie. Przy felgach 5-otworowych to wygodne narzędzie, bo pozwala szybko sprawdzić, czy felga jest 5×112 czy 5×110 bez rozkładania pomiaru na etapy.
Metody wyznaczania PCD w feldze na 5 otworów
Najczystsza metoda opiera się na pomiarze od środka otworu do środka otworu najbardziej oddalonego, ale w układzie 5-otworowym nadal nie ma „przeciwległego” punktu. W praktyce mierzy się odległość między środkami dwóch otworów oddzielonych jednym otworem, czyli nie sąsiednich, tylko z jednym „pomiędzy”. Tę odległość da się przeliczyć na PCD.
Gdy trudno pewnie wyznaczyć środki, stosuje się obejście: pomiar od zewnętrznej krawędzi jednego otworu do wewnętrznej krawędzi tego drugiego otworu w tej samej parze. Wtedy wychodzi wymiar zbliżony do odległości środek-środek, bo dodaje się połowę średnicy otworu po jednej stronie i odejmuje po drugiej. Przy otworach o tej samej średnicy te korekty się znoszą, o ile naprawdę trzyma się właściwych krawędzi.
W układzie pięciu otworów używa się współczynników przeliczeniowych wynikających z geometrii pięciokąta foremnego. Dla pary „z jednym otworem pomiędzy” relacja jest stała: PCD można policzyć z odległości między środkami tej pary. Wzór wygląda tak: PCD = d / sin(72 stopnie), gdzie d to zmierzona odległość środek-środek dla tej pary otworów. Sin(72 stopnie) ma wartość 0,9511, więc w praktyce PCD wychodzi jako d podzielone przez 0,9511.
Odczyt rzadko trafia idealnie w wartość rynkową, bo dochodzą drobne błędy ustawienia szczęk i sama geometria otworu. Wynik interpretuje się przez dopasowanie do standardów występujących w felgach. Jeśli wychodzi 111,6 mm lub 112,4 mm, to nadal jest ten sam rozstaw w sensie identyfikacji, a nie „nowy” rozmiar.
Przykładowa walidacja wyniku na typowym rozstawie 5×112
Jeśli pomiar d dla pary otworów oddzielonych jednym otworem daje 106,5 mm, to po przeliczeniu PCD = 106,5 / 0,9511 wychodzi 111,9 mm. Taki wynik wpada w zakres, który w praktyce identyfikuje się jako 5×112.
Tu łatwo o pomyłkę między 5×110, 5×112 i 5×114,3, bo różnice w średnicy okręgu są małe. Na feldze położonej na podłodze, mierzonej taśmą, 2 mm potrafią „zniknąć”, a 4,3 mm da się pomylić, gdy punkty odniesienia uciekają po fazowaniu. W warsztatach to klasyk: ktoś widzi 112, potem wychodzi 114,3, a winna jest krawędź, nie felga.
Odczyt PCD bez pomiaru i weryfikacja na feldze
Wiele felg ma oznaczenia wybite lub odlane od strony wewnętrznej, na ramieniu lub w okolicy otworu centralnego. Zwykle obok rozmiaru w calach i parametru ET pojawia się też rozstaw, zapisany właśnie w formacie 5×112, 5×114,3 i podobnie.
Problem w tym, że oznaczeń czasem nie ma, bywają nieczytelne po lakierowaniu, a w felgach używanych trafiają się błędne opisy w ogłoszeniach. Zdarza się też, że ktoś przepisuje parametry z innej sztuki z kompletu, a felgi zostały skompletowane z dwóch różnych zestawów. Takie sytuacje nie są rzadkie.
Weryfikacja krzyżowa jest prosta: deklarację z felgi lub od sprzedającego zestawia się z pomiarem i z danymi dla konkretnej piasty w pojeździe. Bez tej kontroli temat wraca przy montażu, już na podnośniku.
Najczęstsze błędy pomiaru i interpretacji oraz sposoby ograniczania ryzyka
Częsty błąd to pomiar od krawędzi do krawędzi bez świadomości, że wynik nie przechodzi przez środki otworów. Jeśli raz złapie się rant fazowania, a raz właściwą krawędź otworu, różnica potrafi wynieść ponad 1 mm i cały wniosek się rozjeżdża.
W pięciu otworach myli się też wybór pary. Pomiar między sąsiednimi otworami nie nadaje się do wzoru z sin(72 stopnie), a pomiar do „prawie najdalszego” otworu daje inną relację geometryczną. Potem wychodzą wartości, które nie pasują do żadnego standardu i zaczyna się zgadywanie.
Zużycie i stan powierzchni robią swoje: lakier proszkowy potrafi zaokrąglić krawędź, korozja zwęża otwór, a wypracowane gniazda zmieniają punkt, w którym suwmiarka faktycznie się opiera. W praktyce widać to na feldze po kilku sezonach zimowych, gdzie otwory nie są już „czyste” w kształcie.
Najpewniejsza kontrola to powtórzenie pomiaru w dwóch-trzech miejscach, na różnych parach otworów, i porównanie wyników z typowymi wartościami PCD. Jeśli raz wychodzi 112, a raz 110 przy tej samej metodzie, to nie są dwie prawdy, tylko problem z punktem odniesienia.
Na koniec warto oddzielić PCD od parametrów, które bywają mylone w rozmowach. Otwór centralny dotyczy średnicy piasty i centrowania, ET opisuje osadzenie felgi, a typ śrub lub nakrętek wynika z geometrii gniazda i gwintu. Pierścienie centrujące też nie zmieniają PCD. To inna historia.
